Einer der häufigsten Gegenstände, die man in elektrischen Anwendungen findet, sind Aderendhülsen. Es gibt unzählige Verwendungsmöglichkeiten und Aderendhülsen sind eine hervorragende Möglichkeit, ausgefranste Litzenenden konsequent zu verhindern, aber wussten Sie, dass sie viele weitere Vorteile gegenüber blanken und lötverzinnten Enden bieten?
Was sind Aderendhülsen?

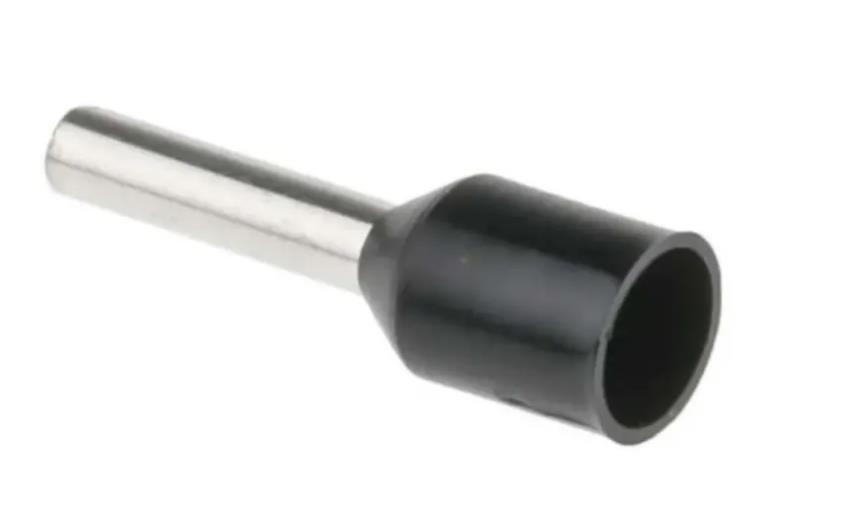

Aderendhülsen sind Quetschhülsen, die zum Schutz der freiliegenden und abstehenden Enden einer Litze dienen. Sie bestehen aus einer hohlen, röhrenartigen Hülse. Die meisten Aderendhülsen sind aus Kupfer mit Zinnbeschichtung hergestellt. Sie können auf die Litzenenden gecrimpt werden.
Aderendhülsen werden verwendet, um die Enden von Litzendraht zu schützen. Bei der Arbeit mit Litzen empfiehlt es sich, Aderendhülsen zu verwenden. Per Definition besitzen Drähte nur einen einzigen Leiter, während Kabel zwei oder mehr Leiter haben. Drähte können allerdings mehrere Litzen haben, die wie ein einziger Leiter wirken. Nach dem Abisolieren des Endes einer Litze werden die Litzen freigelegt. Mit Hilfe einer Aderendhülse können Sie die Litzen abdecken, damit sie nicht ausfransen oder anderweitig beschädigt werden.
Welche Vorteile bieten Aderendhülsen?
Die Kunststoffhülse der Aderendhülse ist nicht nur leichter zu identifizieren, sondern sorgt auch für eine Zugentlastung der Litze, indem sie den Biegepunkt von der Crimpstelle wegbewegt, und das Crimpröhrchen der Aderendhülse bietet der Litze weiteren mechanischen Schutz vor dem Kontakt, in den sie eingeführt wird.
Bei richtiger Anwendung werden die Litzen durch den Crimpdruck zu einem festen Kern zusammengefasst, der die Oxidation verringert, da weniger Luft zwischen den Litzen bleibt. Das bedeutet, dass Ihre Kabel länger halten und ihr maximales Potenzial über einen längeren Zeitraum nutzen.
In Tests wurde außerdem festgestellt, dass Litzenkabel, die Aderendhülsen für den Anschluss verwenden, einen geringeren Übergangswiderstand aufweisen. Der Vorteil, dass sich die Drähte nicht aufspreizen, gilt natürlich umso mehr, wenn zwei Drähte mit Aderendhülsen an einer Verbindungsstelle verbunden werden.
Warum ist die Verwendung von Aderendhülsen besser als das Verzinnen der Drähte mit Lötzinn?
Die unterschiedlichen Wärmeausdehnungsraten zwischen Kupfer und Lötzinn können im Laufe der Zeit zu lockeren Verbindungen führen, da sich das Lötzinn durch die Wärme in der Verbindung unterschiedlich schnell ausdehnt und zusammenzieht. Sobald die Verbindung abgekühlt ist, wird die Schraubverbindung mit der Zeit lockerer, was zu immer höheren Widerständen führt, und der Zyklus beginnt von neuem – nur jedes Mal etwas schlechter. Das Zinn des Lötzinns ist relativ weich, und die Verbindungsstelle verformt sich mit der Zeit, was wiederum langsam zu losen Verbindungen mit hohen Widerständen führt. Wenn das Lötzinn den Draht hochzieht, bildet sich dort, wo das Lötzinn endet und die Litze beginnt, eine potenzielle Fehlerstelle. Der Draht birgt ein großes Potenzial für innere Schäden, die nicht sichtbar sind, da sie in der Regel unter der Isolierung des Drahtes enden.
So bauen Sie Aderendhülsen ein
Für die den Einbau einer Aderendhülse brauchen Sie eine in der Elektronik häufig verwendete Crimpzange. Wenn Sie das Ende der Litze schon abisoliert haben, können Sie die freiliegenden Litzen in die Aderendhülse einführen. Die meisten Aderendhülsen verfügen über eine breite Seite und eine schmale Seite. Die breite Seite soll die Litzen stützen, während die schmale Seite als Anschluss dient.
Führen Sie die freiliegenden Litzen des Drahtes in die breite Seite der Aderendhülse ein. Anschließend legen Sie die Aderendhülse in Ihre Crimpzange ein. Nachdem Sie den Griff des Werkzeugs zusammengedrückt haben, klappt die Aderendhülse zusammen und sichert damit die Enden der Litze.
Mit der Aderendhülse am Ende können Sie nun die Litze in eine Klemmleiste, einen Schraubanschluss oder in einen anderen Steckverbinder einführen.
Arten von Aderendhülsen
Aderendhülsen gibt es in vielen verschiedenen Ausführungen. So gibt es beispielsweise isolierte und unisolierte Aderendhülsen. Isolierte Aderendhülsen werden ihrem Namen gerecht, denn sie sind mit einer Isolierschicht versehen. Allerdings sind sie nicht vollständig mit einer Isolierung überzogen. Stattdessen ist nur die breite Seite der isolierten Aderendhülsen mit einer Isolierung versehen. Diese Isolierung ist farbig, so dass sie leichter zu erkennen sind.
Unisolierte Aderendhülsen sind vollständig aus verzinntem Kupfer gefertigt. Sie haben keine Isolierung und auch keine Färbung. Daher kosten nicht isolierte Aderendhülsen in der Regel auch weniger als isolierte Aderendhülsen.
